防尘圈 NRDI——批量代加工

防尘圈 NRDI——批量代加工

标准聚氨酯弹性体制品注塑密封密封行业

NRDI双唇防尘圈设计用于常见的亚洲沟槽尺寸，阻止污染物和湿气进入油缸。有纹路的防尘唇可提高活塞杆的密封性能，尤其适用于长行程油缸应用。

13812629606

微信同号，欢迎垂询

产品介绍

NRDI双唇防尘圈设计用于常见的亚洲沟槽尺寸，阻止污染物和湿气进入油缸，并防止泄漏的油液通过。

NRDI上有纹路的防尘唇可提高活塞杆的密封性能，尤其适用于长行程油缸应用。精密设计的两片反向防尘唇提供最佳的杆密封性能。与沟槽的过盈配合，提高防尘圈的稳定性和减少防尘圈外部污染物进入的可能性。

材料与性能

材料：聚氨酯PU。

产品优点

适用于常见的亚洲沟槽尺寸
有纹路的防尘唇提高密封性能
容易安装
精密修边的密封唇确保密封系统无泄漏
耐磨损，使用寿命长

订货示例

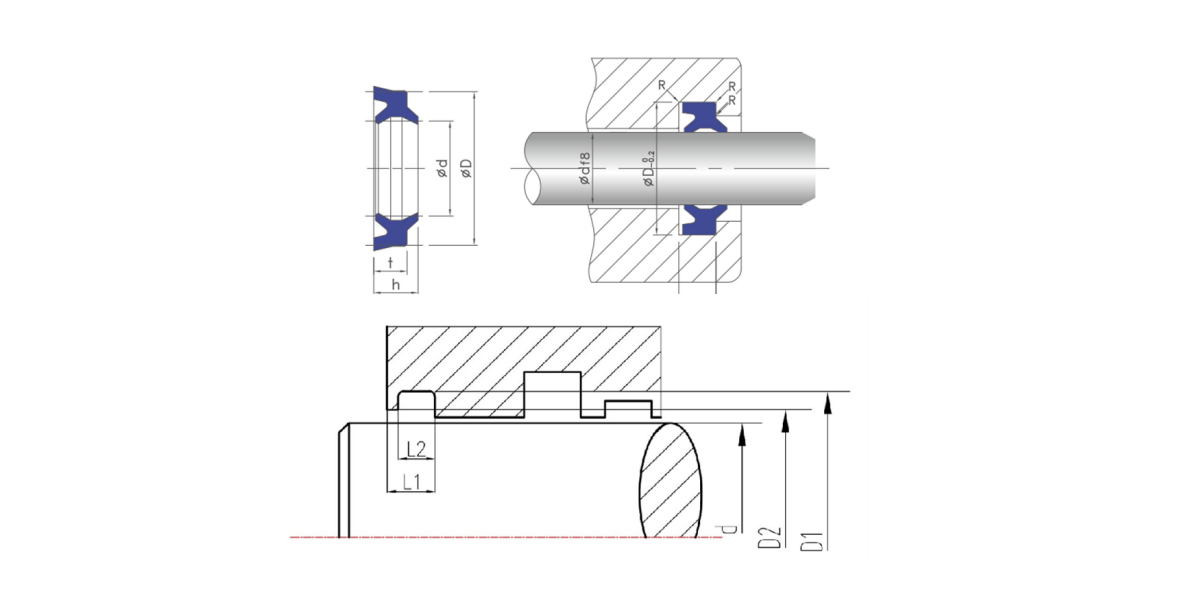

尺寸规格表

φd	φD2	φD1	L2	L1	t	h	订货号
14	18.3	22	4.8	7	4.5	6	NRDI000140
16	20.3	24	4.8	7	4.5	6	NRDI000160
18	22.3	26	4.8	7	4.5	6	NRDI000180
20	24.3	28	4.8	7	4.5	6	NRDI000200
22	26.3	30	4.8	7	4.5	6	NRDI000220
22.4	26.7	30.4	4.8	7	4.5	6	NRDI000224
25	29.3	33	4.8	7	4.5	6	NRDI000250
28	32.3	36	4.8	7	4.5	6	NRDI000280
30	34	38	5.8	8	5	6.5	NRDI000300
31.5	35.5	39.5	5.8	8	5	6.5	NRDI000315
32	36	40	5.8	8	5	6.5	NRDI000320
35	39	43	5.8	8	5	6.5	NRDI000350
35.5	39.5	43.5	5.8	8	5	6.5	NRDI000355
38	42	46	5.8	8	5	6.5	NRDI000380
40	44	48	5.8	8	5	6.5	NRDI000400
43	47	51	5.8	8	5	6.5	NRDI000430
45	49	53	5.8	8	5	6.5	NRDI000450
48	52.3	56	5.8	8	5	6.5	NRDI000480

φd	φD2	φD1	L2	L1	t	h	订货号
50	54	58	5.8	8	5	6.5	NRDI000500
53	57	61	5.8	8	5	6.5	NRDI000530
55	59	63	5.8	8	5	6.5	NRDI000550
56	60	64	5.8	8	5	6.5	NRDI000560
60	64	68	5.8	8	5	6.5	NRDI000600
63	67	71	5.8	8	5	6.5	NRDI000630
65	69	73	5.8	8	5	6.5	NRDI000650
70	75	80	6.8	10	6	8	NRDI000700
75	80	85	6.8	10	6	8	NRDI000750
80	85	90	6.8	10	6	8	NRDI000800
85	90	95	6.8	10	6	8	NRDI000850
90	95	100	6.8	10	6	8	NRDI000900
95	100	105	6.8	10	6	8	NRDI000950
100	105	110	6.8	10	6	8	NRDI001000
105	105	110	6.8	10	6	8	NRDI001050
110	115	120	6.8	10	6	8	NRDI001100
112	117	122	6.8	10	6	8	NRDI001120
120	125	130	6.8	10	6	8	NRDI001200
125	132	138	7.8	11	7	9.5	NRDI001250
130	137	143	7.8	11	7	9.5	NRDI001300
136	143	149	7.8	11	7	9.5	NRDI001360
140	147	153	7.8	11	7	9.5	NRDI001400
145	152	158	7.8	11	7	9.5	NRDI001450
150	157	163	7.8	11	7	9.5	NRDI001500
160	167	174	7.8	11	7	9.5	NRDI001600

未列出型号，如有需要请咨询新旭密封团队。
